前言
在循环水系统中，供水、送水、加压等都是最主要的耗电环节之一，水泵机组是整个循环水系统中的关键能耗设备。据最新数据统计，我国泵类设备的耗电量已经超过全国总发电量的21%，因此，降低循环水系统中水泵机组的能源损耗对于帮助高能耗工矿企业实现“节能降耗”显得尤为重要！
对于工矿领域中的化工类企业，因“生产工艺流程”、“工艺要求”、“产品类型”、“产能”等因素，生产系统对循环水的用水量会有较大的波动，水泵机组的运行工况参数变化频繁，这种频繁变化的工况一般是通过监测重点工艺参数提供一个反馈信号来自动调整变频器的频率从而改变水泵运行工况参数，因此，对化工上这一类循环水系统实施节能改造，一方面，化工企业本身需要具备有足够精细化的现场管理；第二方面，对水泵厂家而言，需要有详尽的节能改造流程、以及成功的工程实践经验；第三方面，需要企业用户与设备供应商的共同努力。
鉴于以上所述，上海连成（集团）有限公司“安徽分公司芜湖一部”承担了《信义玻璃控股有限公司》所属的五个节能改造项目，最终通过我司的“高效节能定制泵”为客户取得了在“安全生产”与“节能降耗”上的双重功效，成为我司在节能改造应用领域上的又一大成功经验。
一、 企业简介
《信义玻璃控股有限公司》创建于1988年，是全球玻璃产业链的主要制造商之一，现为中国500强企业、中国最大汽车玻璃出口商、中国建材百强企业、全球最大太阳能玻璃生产商、中国最大光伏企业之一，专业从事浮法玻璃、建筑玻璃、汽车玻璃、电子玻璃和光伏玻璃的研发、生产与销售。
二、 项目调研
“安徽分公司芜湖一部”承担了《信义玻璃控股有限公司》所属的五个节能改造项目，分别为： 1）信义光伏产业（安徽）控股有限公司节能水泵项目；2）信义电子玻璃（芜湖）有限公司节能水泵项目；3）信义节能玻璃（芜湖）有限公司节能水泵项目；4）信义超薄玻璃（东莞）有限公司节能水泵项目；5）信义玻璃（天津）有限公司节能水泵项目。
在以上五个节能改造项目中，主要涉及了两个循环水系统：1）冷、热水泵循环水系统；2）生产制冷系统。
2.1： 冷、热水泵循环水系统
在“冷、热水泵循环水系统”中，存在有“冷水泵”和“热水泵”，这两种泵型的作用是不一样的。“冷水泵”的作用是将冷却水提供给生产上的冷却器设备，低温循环水经过冷却器设备后变成温度相对较高的高温循环水，之后，高温循环水落入到一个单独的热水池中，此时，“热水泵”将发挥它的作用，将“高温循环水”从热水池中输送至冷却塔，通过冷却塔风机、填料层、大气环境等对其进行散热、降温，又变成适宜温度的低温循环水，后续又通过“冷水泵”重新进行输送，如此循环，周而复始，这样就构建了一个“冷、热水泵循环水系统”。如“图一：冷、热水泵循环水系统流程图”所示（备注：“绿色”表示“低温循环水”，“红色”表示“高温循环水”）。

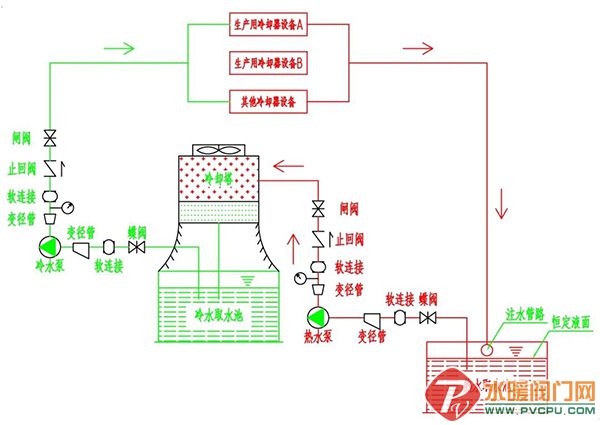

图一：冷、热水泵循环水系统流程图
2.2： 生产制冷系统
“生产制冷系统”主要是为企业生产车间提供冷量，使车间处于一个相对恒定温度的生产环境。在“生产制冷系统”中，冷水机组包括有“冷却水系统”和“冷冻水系统”，在这两个水系统中，水泵的运行参数及搭配模式，直接关系到整个冷水机组的节能性、可靠性、以及运行的安全稳定可靠性。
1）冷却水系统
“冷却水系统”是一个开式循环水系统，经凉水塔、风机、填料层、大气环境等进行降温后的冷却水，由“冷却水泵”提供动力，被输送并经过冷水机组中的冷凝器，在此发生热交换，从而达到为冷凝器的高温高压气体提供冷量的目的。如“图二：冷却水泵工作过程”所示。

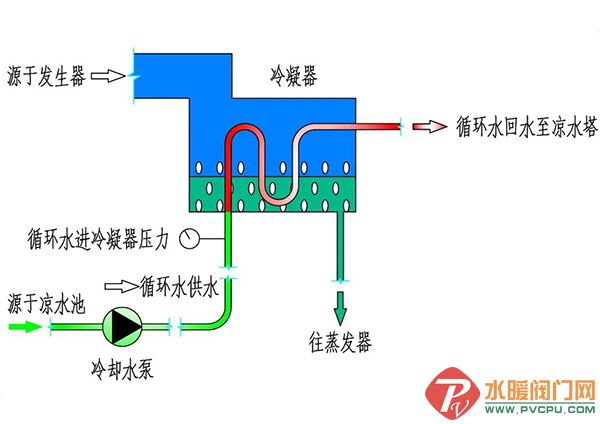

图二：冷却水泵工作过程
2）冷冻水系统
“冷冻水系统”是一个闭式循环水系统。源于冷凝器中的冷剂水会在蒸发器中发生闪蒸，将冷冻水泵管路上的水变成低温水，经由冷冻水泵将冷量带入至用冷需求的生产环境中。如“图三：冷冻水泵工作过程”。

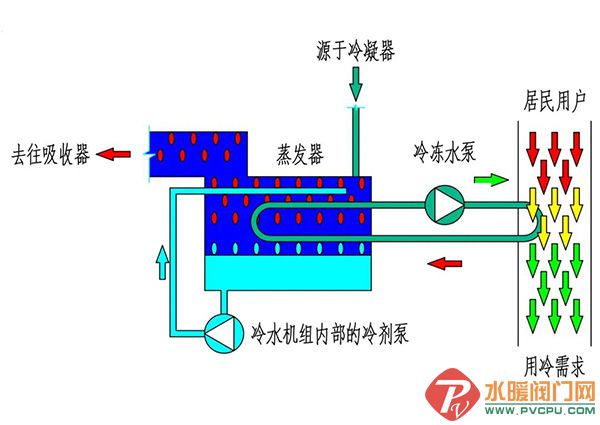

图三：冷冻水泵工作过程
三、 项目执行过程
在执行以上五个节能改造项目的过程中，主要依据如下流程：
3.1： 对系统生产情况进行了解
1）系统的工艺用途及工艺要求；
2）系统对供水总管工艺参数的要求（如：供水流量、供水压力等）；
3）系统是否处于满负荷生产状态；
4）系统处于生产状态时，是否存在备用设备？备用设备是否正常通水？
3.2： 对系统当前运行情况进行了解
1）循环水泵相对固定的运行模式；
2）与循环水泵有关的进、出口阀门开启情况，以及供水总管阀门、末端阀门、上塔阀的开启情况；
3）当前循环水的供水流量与压力、供水温度、回水温度及温差；
4）重要冷却器设备对供水参数的要求。
3.3： 对系统工况调整情况的了解
1）是否存在变频调节；
2）若存在变频调节，用户调节系统运行工况的依据；
3）若存在变频调节，夏季工况与冬季工况的调频差异；
4）若不存在变频调节，是否有对阀门进行调节的情况；
5）吸水池液面变化范围。
3.4： 测定运行参数
基于对系统的“生产情况”、“当前运行情况”、“工况调整情况”进行详细了解后，实施对以上五个节能改造项目所对应的循环水泵运行工况参数进行测定。
四、 项目改造执行产品

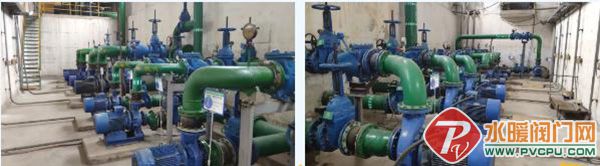

实施对以上五个节能改造项目进行改造的“高效节能定制泵”产品为：单级单吸离心泵、单级双吸离心泵。节能改造项目部分现场如下图所示：“图四：信义光伏产业（安徽）控股有限公司节能水泵项目”改造后现场；“图五：信义电子玻璃（芜湖）有限公司节能水泵项目”改造后现场。

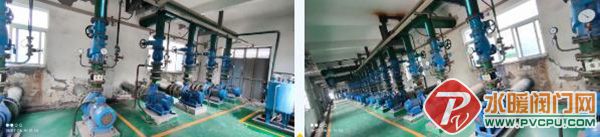

图四：“信义光伏产业（安徽）控股有限公司
节能水泵项目”改造后现场
图五：“信义电子玻璃（芜湖）有限公司
节能水泵项目”改造后现场
五、 节能改造效果及节能收益
5.1： 节能改造效果

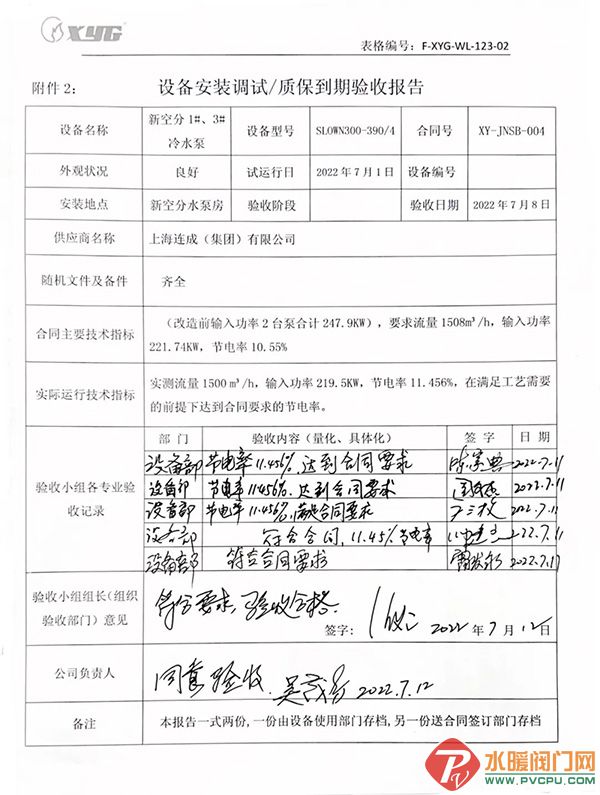

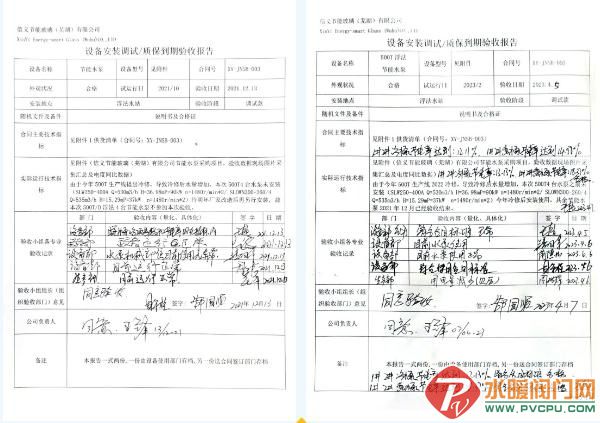

1）“信义光伏产业（安徽）控股有限公司”节能水泵项目验收报告如“图六”所示：

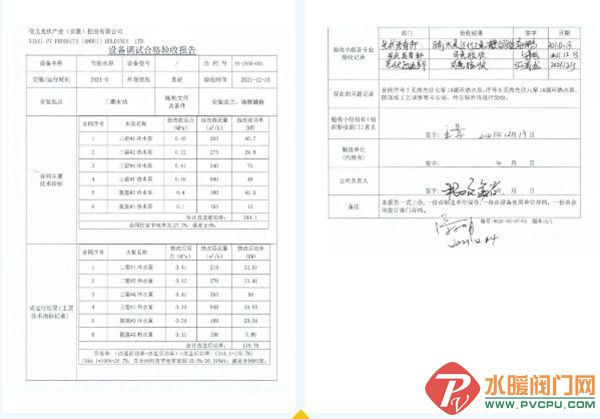

2）“信义电子玻璃（芜湖）有限公司”节能水泵项目验收报告如“图七”所示：

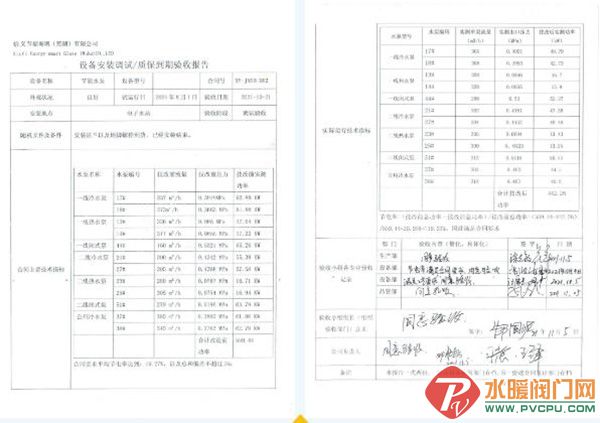

3）“信义节能玻璃（芜湖）有限公司”节能水泵项目验收报告如“图八”所示：
4）“信义超薄玻璃（东莞）有限公司”节能水泵项目验收报告如“图九”所示：
5）“信义玻璃（天津）有限公司”节能水泵项目验收报告如“图十”所示：
图六：“信义光伏产业（安徽）控股有限公司”
节能水泵项目验收报告
图七：“信义电子玻璃（芜湖）有限公司”
节能水泵项目验收报告
图八：“信义节能玻璃（芜湖）有限公司”
节能水泵项目验收报告
图九：“信义超薄玻璃（东莞）有限公司”
节能水泵项目验收报告

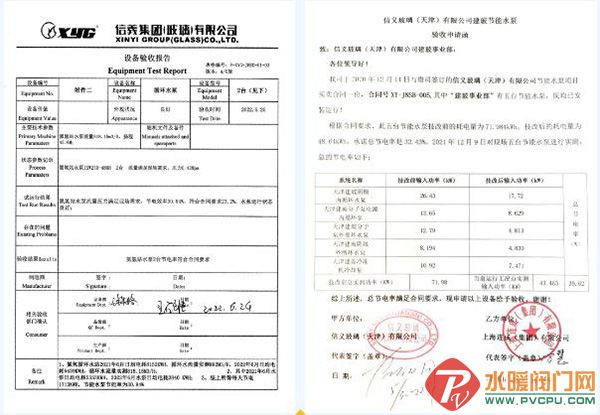

图十：“信义玻璃（天津）有限公司”
节能水泵项目验收报告
5.2： 节能收益
本次改造后的节电收益计算如下：
依据国家发改委数据：……每生产一万度电需消耗标准煤“3吨”，排放二氧化碳“8.72吨”……。基于以上标准，以“年运行8000h，电费0.65元/kWh”计算本次节能改造收益，则改造后该企业的年节电效益为：

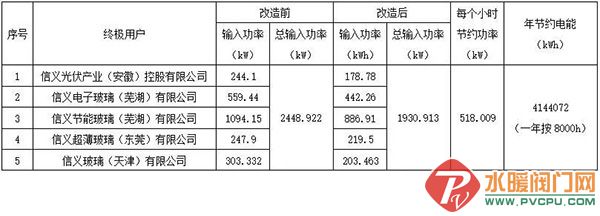

1）企业年节约用电：4144072kWh；
2）企业年节约电费：
0.65元/kWh×4144072kWh=2693646.8元；
3）企业为社会年节约标准煤：1243.2216吨，年减少二氧化碳排放量≈3614吨。
六、 结束语
上海连成（集团）有限公司是一家专注于水泵、阀门、环保设备、流体输送系统、电气控制系统等研发和制造的大型集团企业，深耕水泵行业多年，在整个行业里极具影响力，正因如此，我们有责任、有义务担负起社会所赋予的“节能减排”之使命，愿以身作则将利国利民的节能改造事业持续而有力地进行，引领整个社会低碳、环保、健康发展……
