机械密封是离心泵的核心易损部件，直接决定设备运行寿命、运维成本与生产安全 —— 行业数据显示，离心泵超半数检修故障都由密封失效引发。
在火电场景中，有两类工况对机封尤其严苛：锅炉给水的高温高压易汽化干磨、脱硫浆液的颗粒冲刷+强腐蚀。凯泉依托多年电力项目积累，针对上述两大核心痛点打造了分级适配机封解决方案，覆盖锅炉给水系统、脱硫系统全场景。
01
搞定高温高压“干磨难题”
机组稳定不跳停
电厂锅炉给水泵分前置泵、中温给水设备、百万机组主给水泵，其中百万千瓦机组主给水泵工况堪称“地狱难度”：水温最高230℃、内部压力巨大，密封端面高速摩擦。

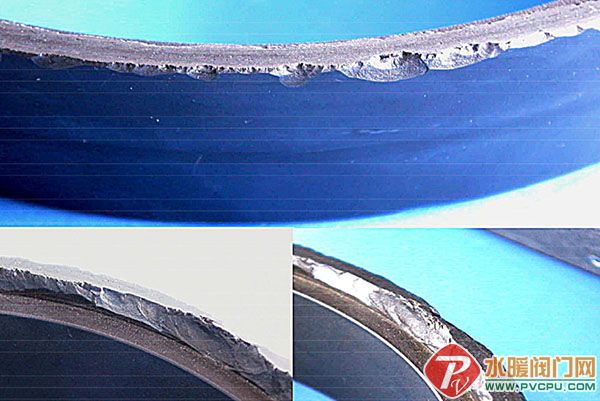

高温高压环境下，密封腔内的水极易变成水蒸气。现场经常出现以下4类损坏：

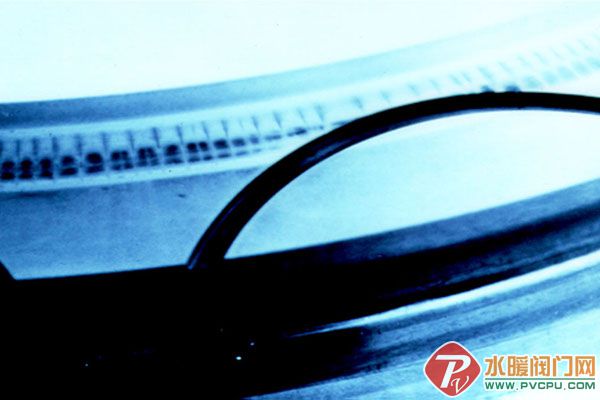

液膜破裂，密封干磨
石墨环被烧得起泡碳化

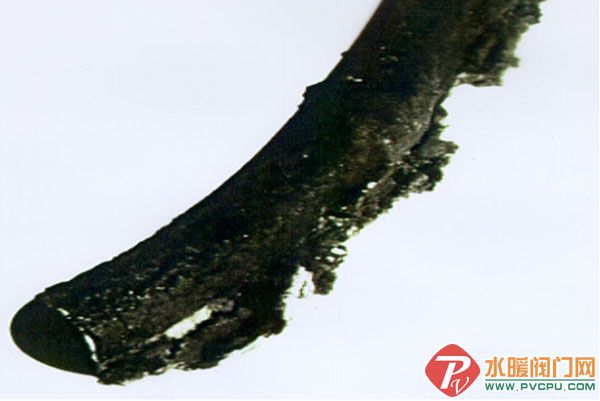

橡胶件高温脆裂

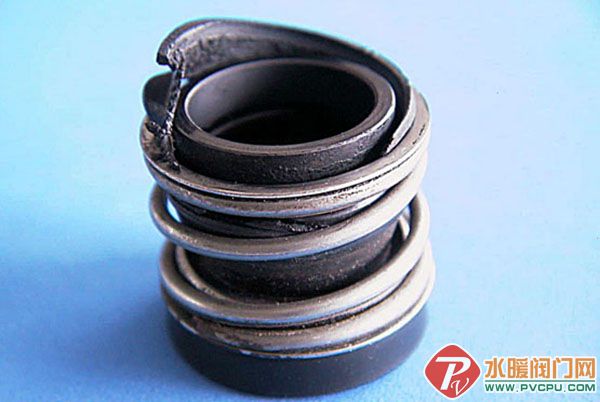

波纹管高温融化塌陷
凯泉专业解决方案
针对不同温度、压力的给水设备，凯泉分三档定制密封冷却保护方案，按需匹配不浪费:
1 中低温前置泵（140℃以内）

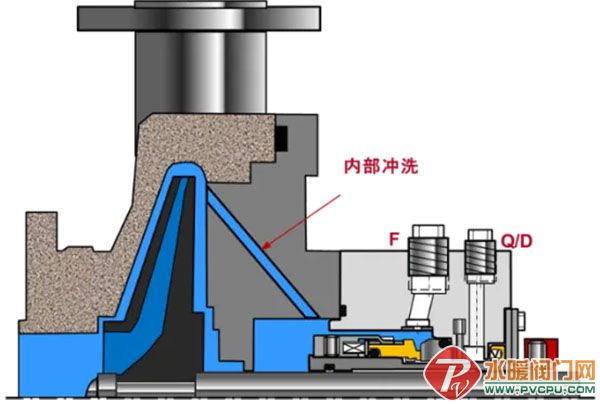

冲洗方案:API Plan01
利用泵自身水流持续冲刷密封腔

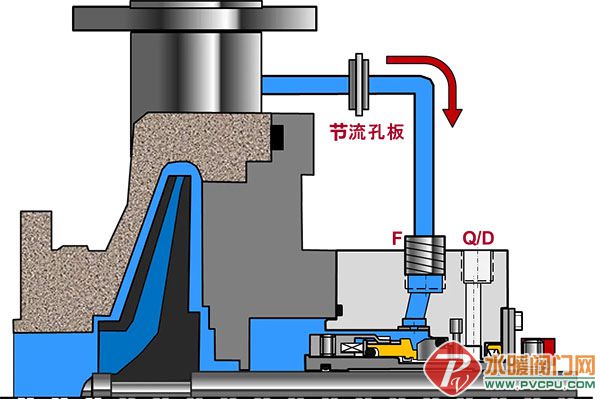

冲洗方案:API Plan11
配合节流结构预留充足汽化安全余量，从源头杜绝水汽化干磨。
整套系统结构简洁，日常几乎无需额外维护，相比进口同款密封采购成本降低50%，所有备件国内现货直发，无需等待6个月海外订货周期。
2 中温设备（160℃以内）

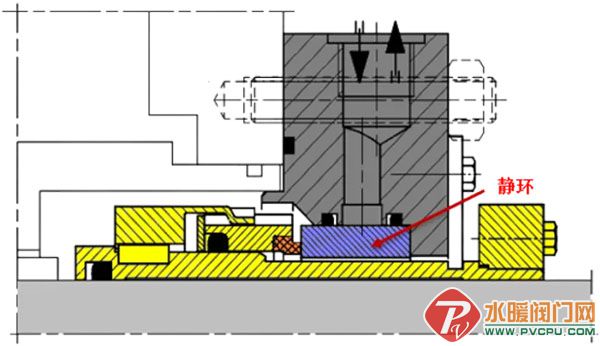

冲洗方案:API Plan02

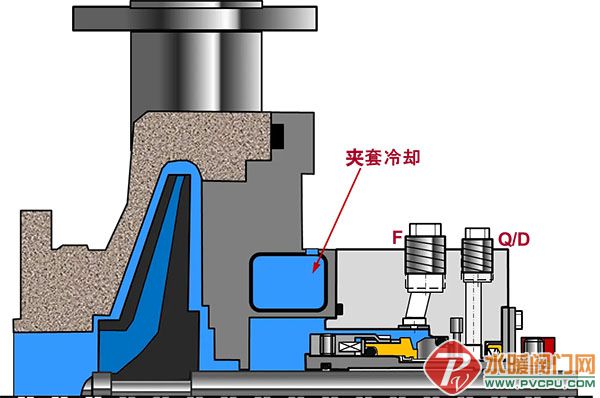

在基础冲洗结构上增加双层水冷夹套
额外外接静环降温管路，把密封局部温度牢牢控制在 120℃以内，杜绝高温老化。
3 百万机组高参数主给水泵、炉水循环泵(极限工况)

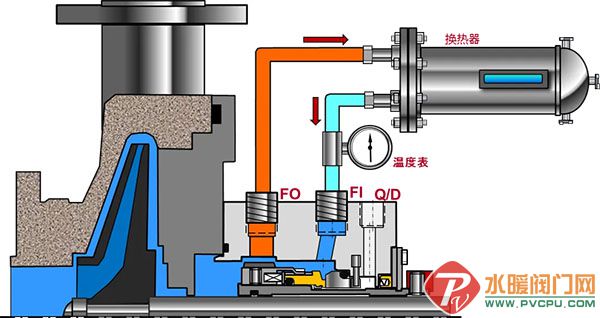

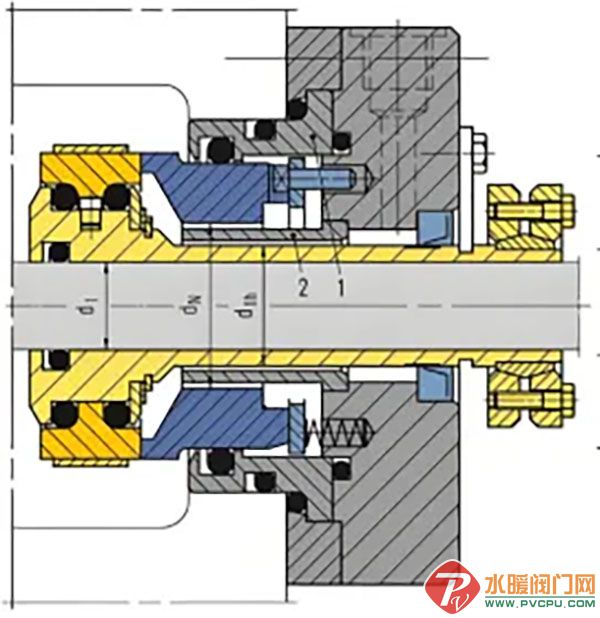

采用API Plan 23 标准闭环自循环架构，密封内置泵送环驱动介质循环，经外置换热器充分降温后回流密封腔，配合喉部节流结构，端面温度稳定控制在 75℃以下，从根本上消除高温水汽化风险。最高耐受 150bar 密封腔压力及 60m/s 线速度，彻底杜绝干磨炸裂。
在此基础上，凯泉高参数机封还可升级“钻石面密封工艺”——在密封端面沉积超硬金刚石涂层，不仅能从根源阻断电化学腐蚀通路，避免普通碳化硅环常见的点蚀失效，摩擦系数也显著降低，整机密封能耗下降约30%。百万千瓦锅炉给水泵普通机封仅能运行约 2000 小时，升级钻石面工艺后可连续稳定运行20000 小时以上，使用寿命直接提升 10 倍，大幅减少拆换次数与停机损失。
02
FGD脱硫系统
耐磨抗腐蚀，应对浆液磨蚀双重冲击
湿法脱硫泵输送石灰石 - 石膏浆液，是全厂最差工况：浆液里固体颗粒占比 10%-50%，细小砂石持续冲刷；氯离子最高 100000ppm，酸碱度剧烈波动。
普通密封在这里寿命极短：浆液颗粒钻进弹簧缝隙卡死补偿结构，氯离子快速锈蚀金属部件，平均寿命仅数千小时，更换频繁，运维负担沉重。
凯泉专业解决方案
凯泉 KQHR 系列脱硫专用密封，从结构、材料、维护三方面优化，兼顾耐用性与采购成本：
1 防卡耐磨结构，适配泵体正常震动

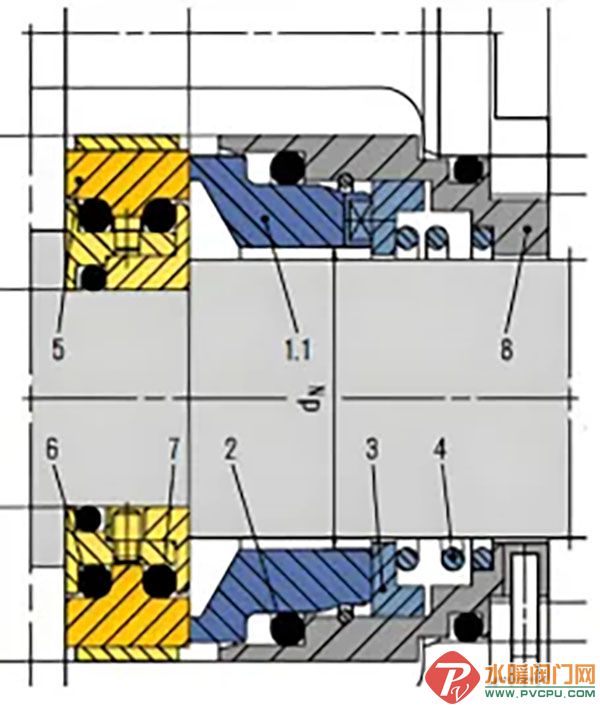

散装单封大弹簧：冲洗方案:API Plan03
采用静止式补偿结构，弹簧加装防护套，隔绝浆液砂石；内部锥形大空间腔体，不容易堆积废渣；摩擦副选用碳化硅硬对硬材质，搭配窄端面设计，不怕颗粒划伤，可适配泵运行 ±1~2mm 正常轴向窜动。
2 分级防腐材料，按需选型
集装单封小弹簧：冲洗方案:API Plan03+62
按氯离子含量匹配金属基体：20000ppm以根据现场氯离子浓度匹配金属主体，精准平衡寿命与采购预算：
☆ 氯离子 20000ppm 以内：选用 2205 双相钢，性价比最高
☆ 氯离子 20000-40000ppm：升级 2507 超级双相钢，抗腐蚀能力翻倍
☆ 高氯离子强腐蚀工况：选用哈氏合金、钛材，长期稳定运行
值得一提的是，同材质下进口哈氏合金密封件溢价可达3倍以上，而凯泉国产 KQHR 系列现货供应，综合运维费用可降低一半。
3 便捷冲洗设计，延长寿命

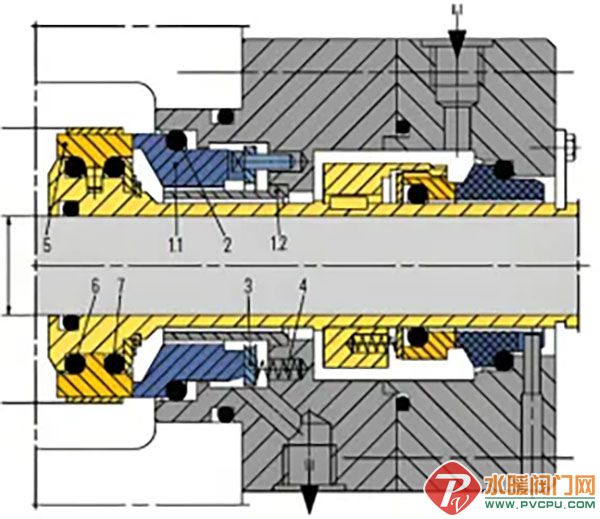

集装双封小弹簧：冲洗方案:API Plan03+54
密封预留独立清水冲洗接口，无需整泵拆解，每周只用清水冲洗5分钟，就能清空腔体内沉积石膏颗粒。现场实测规范维护后，密封使用寿命直接提升3倍以上。
火电生产稳定，藏在每一台泵、每一套密封里。凯泉依托多年电力项目实战经验，用分级适配机械密封解决方案，解决高温汽化、浆液磨蚀两大行业痛点，用稳定耐用的密封产品，为电厂安全生产、长效降本筑牢底层防线。
