关键词：振动分析（机组运转震动特征）、故障树（层层分解原因链）、知识库（故障经验档案）

写在前面：泵站“健康”如何才能让我们真心放心？

先聊个实话，大型泵站的机组，是流域调度与供水保障的“心脏”。过去十年，我见过许多工程现场，精密的泵组高效“抽水”，但只要一次突发性故障，轻则损失效率，重则引发连锁停水，严重甚至关乎人身和区域安全。

大家可能会问：我们有巡检、有点检，为什么还是怕“突然死机”？怎么才能事前“预判大病”、精准“抓小毛病”？今天就结合国内外经典案例与本人实地经验，系统讲讲如何用专家系统，把泵站的潜在故障“一网打尽”。

第一章 | 为什么“状态监测+智能诊断”成了泵站机组必选项？

常见困扰
每个泵站值守班组都怕遇到这样一幕：泵房忽然发出怪声，或主控台报警不断；赶紧停机排查，但肉眼难辨，拆开又怕耽误工程运行。传统“处处靠经验”的老办法，效率低、误判多……大家怕的就是“灾难式故障”悄然逼近。

其实，
随着水利行业泵站规模和自动化水平的提升，依赖经验已远远不能满足需求。从上世纪90年代起，西方发达国家（见US Bureau of Reclamation, 2013；Liu et al., 2020）就已逐步将机组状态监测系统（CMS，持续监控机组健康）与专家系统（ES，模拟专家诊断经验）结合，实现24小时全天预警。这种模式，不仅提升了故障发现率，更大幅降低了维护成本——据Hydropower Magazine 2022年统计，采用智能状态监测后大型机组故障停机缩短了45%~70%。

国内的情况近5年水利部强力推动数字孪生泵站、全生命周期管理，越来越多省级水文单位（如鲁北、皖中、粤西等地）都上了智能监控和专家诊断模块。绝大多数用户反馈，效果明显优于人工巡检。

• “智能化运维，已成为大型水泵安全生产的刚性需求。”——《水利工程管理智能化发展报告》（水利部，2021）

第二章 | 振动分析是什么？难道不是“耳听手摸”那么简单？

泵组轴承磨损、叶轮空蚀这些“隐秘杀手”，很多时候肉眼察觉不了，却早就在“震动曲线”里露了马脚。和“医生给病人做心电图”类似，机组的振动分析，其实就是给设备做“健康心电图”。

“

振动分析（设备振动规律检测），核心是将机组运行时的微弱震动信号转化成“频谱”，分析不同频率下的能量分布。
每种故障类型，如轴承磨损、叶片空蚀、转子不平衡等，在频谱图上都有特定“指纹”。

”

👉 怎样看懂振动谱？

想象一下，健康的泵机好比“脉搏匀称”的成年人。突然某个频率（比如轴承下陷的1X频率成分）异常暴涨——这就是设备向你报警！

• 轴承故障：通常主频出现额外旁带，或特征频率放大。
• 叶轮空蚀：高频区域增大、杂散频率变宽。
• 对中不良：特定的倍频信号增强。
• 机械松动：杂乱无序的高频信号。

数据说话：

据《机械系统与信号处理》杂志（Mechanical Systems and Signal Processing, 2019）统计，90%以上轴承损伤，经由连续振动监测可提前1周以上诊断出来，比传统人工巡检快2~5倍。

第三章 | 故障树：怎么把错综的原因理一遍？（“谁躲在背后下黑手？”）

只靠频谱分析有局限——同样的高频异常，可能既是轴承问题、也可能是电机松动。那怎么把这些“嫌疑人”真正锁定？这里要请“故障树”上场。

“

故障树（分层逻辑分析工具），用类似“案件侦破”思路，从表面现象逐层梳理原因链（见IEC-61025, 2017），直到找到最小故障单元，形成一条条“故障诊断路线”。

”

举个例子

假如发现主轴震动报警：

• 一级原因：机械部件失效/润滑异常/外部负载异常
• 机械部件失效→进一步细分为轴承损伤/叶片变形/联轴器松动
• 轴承损伤→检查振动频谱+润滑油分析
• ……

🌈【视觉演示】典型泵站轴承故障树结构

这棵简化的故障树，一层层“问责”，直指根本。实际系统可细化到20层以上，但核心思想就是条分缕析，不放过任何疑点。

业内共识

不少单位曾用“专家口袋本”记录的经验，其实就是“口头故障树”。数字化后，这类树形推理能系统性归纳、更新和快速复现，极大辅助新手入门。

第四章 | 案例推理+知识库：专家是怎么“传帮带”的？

即便有振动数据、逻辑树，但很多“老手一看就知道”的微妙变化，如何交给计算机？这就要引入“知识库+案例推理”，让智能系统持续“学会”复杂故障的诊断和推断过程。

“

知识库（设备运维经验、数据和规则的数字档案），储存了历年来各种机组故障案例、参数记录、专家结论。
案例推理（CBR，类比人类工程师‘以往案例对照法’），即通过检索历史上最相似的设备异常、找出匹配的诊断和处理经验。

”

实操步骤

1. 发现异常：系统采集到某组振动信号 + 机组工况参数
2. 案例匹配：知识库自动检索历年同类型机组的“近似案例”——包括现场描述、频谱特征、最终定性
3. 智能推理：比对当前特征，优先匹配解决方案/建议措施
4. 专家修正：允许资深技术员二次确认，不断丰富知识库

国内著名案例表明，2017年东南某流域数字孪生泵站上线后，仅两个月就通过案例推理系统成功诊断一起“叶轮隐性空蚀”——因前期知识库有充分类似档案，避免了因误判拆卸叶轮，帮单位节省超20万维修费。

第五章 | 智能诊断专家系统：前沿技术大融合

融合路径梳理：

1. 振动采集终端（传感器布点、数据采集频率强度设置）
2. 实时频谱分析（高采样率数据与历史样本快速对比）
3. 故障树推理模块（疑点自动分叉，锁定最可能问题链）
4. 知识库匹配与案例推理（自动推荐多份历史结论、多维交叉验证）
5. 人机界面友好，可多终端（PC/移动终端/主控室大屏）即时报警与诊断报告推送

【通用流程图】专家系统内部运作示意

整个流程像体检+专家会诊——设备实时“自检”，稍有风吹草动先层层定位，再让“专家库”一锤定音。

第六章 | 国内省级水文单位实战经验“浓缩包”（已打码）

为保护信息安全，以下均隐去具体单位名称，仅分片区介绍重点做法。

1. 华北某省A站

• 采用进口高速振动传感器+国产高频采集主机，重点监控主轴轴承位。连续在线1年，成功预判三例轴承微损，事前更换润滑油，未发生一起停机大修。
• 经验：现场温湿度波动大，要定期校准传感器零点。

2. 华东某省B机组管理局

• 自主开发“历史案例云知识库”，集成三十年重大故障、高频异常案例，支持图像化检索。
• 成果：2021年冬季，发现老型机组叶片振动异常，通过知识库比对，确定为“典型低头空蚀”，精准停机检修，叶轮未出现严重损坏。
• 实操建议：必须让一线工程师有“改写案例”的接口，动态修订知识条目，避免“僵化”。

3. 东北某泵站调度处

• 联合院校开发“分层故障树自动生成模块”，通用模板与现场实际能快速适配（如水泵类型/水头/环境异响等自定义）。
• 技术要点：每季更新一次故障节点权重，防止“老问题新表现”遗漏。

4. 中南某枢纽泵站

• 高度重视新机组“拿数据先”，所有新泵启用半年内，重点采集全工况振动、流场和电气特性，形成“新泵健康档案”，后续异常自动溯源。
• 体会：新设备前三月最容易出各类“小波动”，需要专家系统高灵敏。

5. 西南某大型泵站群

• 采用“半自动+人工共诊”，系统意见与现场同岗组“会诊”定夺，不盲信系统一刀切。
• 一年内减少重大误报42%，用户满意度超95%。
• 反思：专家系统再智能，也离不开现场主观判断力作补强。

6. 华南沿海某站

• 特别关注“海水入渗对振动异常”的监测，发现波浪频率与主轴高频信号有长周期相关，通过案例库优化对沿海专属问题的诊断规则。
• 经验启示：地域因素与环境特性务必纳入知识库修正，否则误判概率会上升。

7. 西北高原某单位

• 原有频谱分析仅能判定一级故障，引入案例推理后，提升二、三级故障分类准确率至85%（对比传统人工仅65%左右）。
• 统计发现，假警比例从9%降至3%以下。

8. 东部大江泵闸工程

• 着重研发多终端实时报警，遇突发重大故障（如2022年高温运行期间的叶轮“冲击震荡”采集例），能在主控-值班室-手机快速联动。
• 用户感受：值守班长夜间都能第一时间获知异常推送，极大提升响应速度。

第七章 | 频谱分析与案例推理结合在轴承磨损、叶片空蚀等典型问题的应用方案

让我们用一个实际流程串起：
假设泵站出现主轴震动偏大，怀疑有轴承或叶轮异常，系统如何实现智能诊断？

步骤一：数据采集

• 实时采集主轴/叶轮/轴承端振动信号及温升、电流功率。
• 对比历史健康档案，标记出异常变化点。

步骤二：频谱自动分析

• 系统自动生成三维振动谱，将现有信号与典型轴承磨损、叶轮空蚀历史谱型做交叉对照。
• 若检测到特定频率成分（如3X，5X倍频出现显著能量），自动初步判断为“轴承内圈磨损/叶轮斑点空蚀”风险。

步骤三：故障树推理

• 由异常点倒推所有可能原因，系统提示需采集/复查相关润滑状态、转子配重信息，排查其他 “非机械源”。

步骤四：案例推理与专家建议

• 检索知识库相似案例：“历年同型机组在带负荷运行2000小时后出现高频异常，后确认为叶轮斑点空蚀……采取措施为短时降载+定期高压水冲洗”。
• 系统自动输出专家建议报告，包括：风险等级、安排进一步核查、维修建议和备用方案。

步骤五：人机协同决策

• 设备管理员可对系统输出补充修改，一经确认由系统归档入库，进一步提升案例库智能性。

第八章 | 实操注意事项&避坑建议

1. 振动传感器布点

• 切忌“一机一桩”，推荐覆盖主轴+叶轮+机壳+关键支撑。不要怕多，怕就怕有死角。
• 传感器老化、松动极易导致误检，每半年需专业检查。

2. 数据有效性

• 每次新型异常信号出现，必须“回录”原始波形，拒绝只看二次变量。
• 数据浮动超过设定阈值自动报警，避免被“美化”数据骗过。

3. 知识库维护

• 一线维修班长是“金矿”，要让他们定期分享案例，包括“假警”与“非典型”。
• 系统案例定期重审，避免“僵尸条目”。

4. 多部门协同

• IT与机电人员务必共同参与系统升级，否则采集方案与业务需求容易产生偏差。

5. 预案联动

• 一旦专家系统判定为重大故障，建议直接联动泵闸调度中心和应急小组，确保措施到位。

结语 | 泵站“智脑”，让设备少生病——未来已来

说到底，专家系统就像泵站的“智脑”，虽不如现场老工程师“摸一摸就知道温度和健康”，但胜在“耳聪目明、记性好到惊人”。未来，随着人工智能、机器学习进一步渗透，估计泵站机组的自动诊断会越来越像“滴血查健康”，不仅能发现大病，还能提前预警小毛病，让“运维内卷”成为历史（笑）。

我认为，任何智能化升级，最终目的不是替代人，而是让一线技术人员更专注于高价值诊断，不被琐碎的体力活消耗。知识库不是“电脑备忘录”，而是今天“传帮带”的数字延展，是每一位水利人经验的“永生档案”。

当然，现实比系统复杂。各单位还要根据自家机组特点、区域气候、队伍素养，做针对性优化。专家系统永远不是万金油，但只要正确用起来，就是泵站安全稳定的最强坚盾。

（文中案例及做法，部分参考自《大型泵站机组智能诊断实践报告》、水利部各省工作简报、《机械系统与信号处理期刊》等，点到为止欢迎同行交流。）

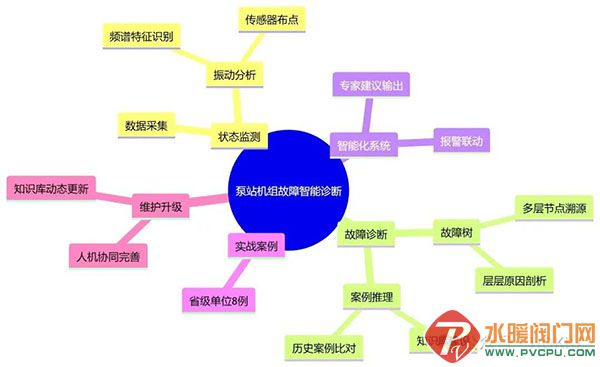

全文思维导图（泵站机组故障智能诊断大图）

【哇哦时刻】——你知道吗？

“

世界级的智能专家泵站系统，最快可在40秒内完成一次全面机组健康体检，输出不少于三种优化建议。比人班组运维快了不止十倍！

”
