当液体流速发生突然变化时，可能会产生瞬态压力冲击。流速变化越大，所引起的压力升高越显著。这些压力冲击以声速沿管道传播，若不加以控制，可能导致严重的管道损坏，并引发高昂的维修费用。

冲击源                               典型应用程序安装

在压力突增情景中，主要关注的是流体压力的快速变化，通常被称为“液压瞬变”或“水锤效应”。快速关闭阀门或泵操作的突然变化会突然停止流体流动，产生一个压力波并传播通过整个系统。当此类事件发生时，压力突增波可能产生超过管道和储罐设计限值的压力峰值，导致破裂或泄漏。

水锤事件还会造成显著的振动和噪音，这不仅会导致设备损坏，还可能引发环境问题。为了降低这些风险，储罐中的水锤缓解器是关键的安全装置，旨在保护储罐和管道免受因压力水锤造成的损害。

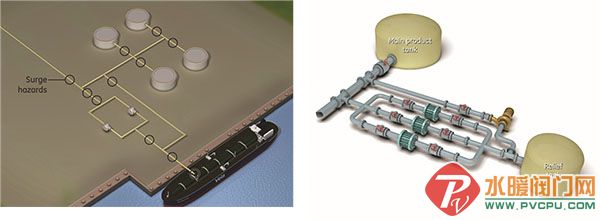

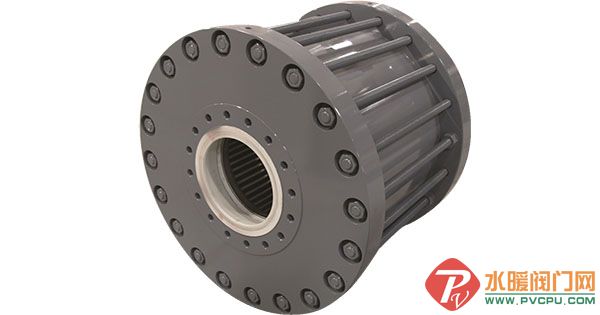

贝克休斯的Mooney™ Flexflo™ 887系列泄压阀专门设计用于抵御高速瞬态压力冲击造成的损害。对于靠近水域的终端设施来说，这种冲击缓解保护尤为关键，能够有效防止管道破裂。冲击缓解阀通常安装在尽可能接近冲击发生点的位置，即从主管道引出的旁路管线上。一旦主管道压力超过冲击缓解阀的壳体压力，内管会被迫远离设备核心，允许流体介质通过屏障进入下游管线并被收集在储液罐中。当冲击消退后，流体可以通过泵送或卡车运输的方式以较低压力重新注入主管道。

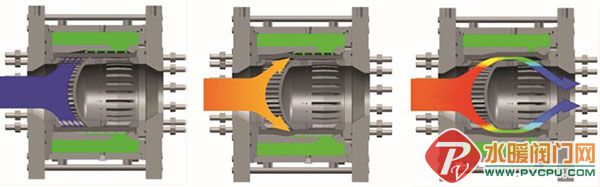

任何瞬态压力冲击都需要分析其根本原因。在正常运行状态下，管道压力（蓝色）低于外壳压力与开启压力之和。外壳压力（绿色）将管体压向装置核心，使阀门处于关闭状态。当阀门设定值被触发，即管道压力超过外壳压力时，管体会被迫离开核心，允许流体绕过屏障流入下游管道。当压力波动事件结束且主管道压力恢复正常时，夹套压力再次将管子压向核心，关闭阀门。

该产品特点如下：

△ 初始开启时间不到100毫秒，最快可达20毫秒，以缓解系统中最快的压力冲击；

△ 仅有一个活动部件，操作和维护简便

△ 可在无需流体流动的情况下缓解轻微压力冲击，这意味着进入泄压罐的流体更少

△ 即使存在微小杂质或污垢，仍能实现气泡级密封，防止泄漏

△ 受控关闭可防止二次压力波动

△ 可在不拆卸法兰的情况下进行维护

其技术参数如下：

○ 尺寸范围

（英寸）2 4”、6”、8”、10”、12”

（DN）100、150、200、250、300

○ 本体材料 碳钢

○ 端部连接：凸面法兰，150、300、600 ASME/ANSI B16.5

○ 工作温度140°F～212°F（-40°C～100°C）

○ 最大操作压差1200 psid（83 bar）

○ 最大紧急压差1480 psid（102 bar）

○ 控制范围0-1480 psig（102 bar）
