01

产品介绍

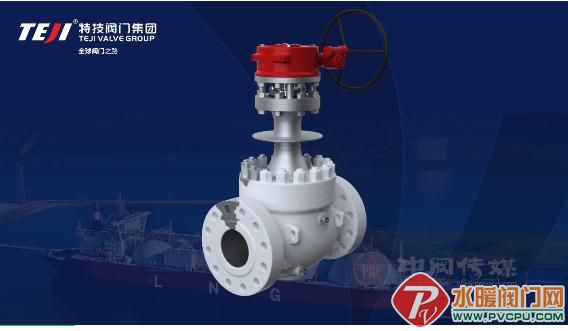

上装式低温球阀，又叫顶装式球阀，因启闭件球体是从阀体顶部自上而下装入而冠名。主要应用场合是：LNG（液化天然气）接收站、液化石油气、LNG加气站、LNG运输船、乙烯生产液化工厂、空分以及其它低温行业。特技上装式低温系列球阀应用国际先进技术，采用lip-seal专用密封圈，使其在应用中具有优异的密封性能。

02

结构特点

1：阀体整体铸造或者锻造成型，有效保证承压件的致密性

2：有限元辅助设计，取得加长阀盖最优壁厚，保证散冷效果最佳。

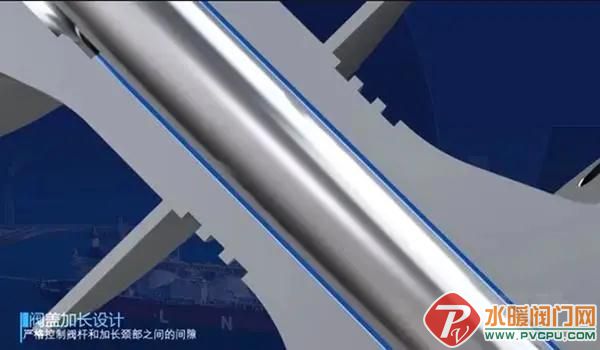

3：阀盖加长设计，严格控制阀杆和加长颈部之间的间隙，减少冷流上窜，杜绝填料结冰导致开关扭矩变大及阀杆刮伤，外圆长颈环形弧月槽设计，增大散冷面积，加强了散冷效果，阀盖端部长柄结构设计，确保球柄、阀杆、阀盖同轴度更好，开关更灵敏。

4：体盖连接处双重密封，lip-seal为弹性主密封，有效弥补温度交叉变化形成的比压不均；封闭槽形式密封垫片为二次密封，有效防止冷流或配合不均导致垫片过早损坏或失效。

5：球体表面硬化，确保低温下密封面不会被擦伤。

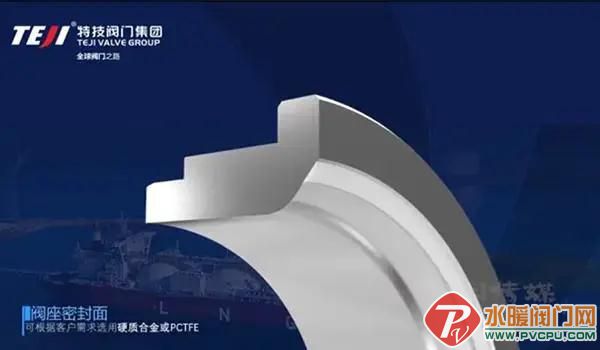

6：阀座密封面可根据客户需求选用进口PCTFE，超低温工况下仍具有良好的弹性效果，保证密封不失效。

7：阀座采用国际先进的DIB-2结构，能稳定保证阀腔压力超限时稳定泄压至指定的一侧，不会造成危险。

8：阀座密封为Lip-seal结构，Lip-sea中既有弹簧的弹性补偿，同时兼具PTFE优良的低温弹性密封性能，组合使用确保在低温下具有优良的密封效果。

9：内件上装式结构，可实现阀门在线维修（球体和阀座均可在线拆装）。

10：阀杆选用优质整体式XM-19或Inconel 718锻件，轴肩式防飞出结构设计，有效提高阀杆强度及微泄漏的可靠性。

11：阀杆双重密封设计， lip-seal作为主要密封件，填料作为辅助密封，可以很大程度上减少填料的用量。

12：压盖和压套采用自定心设计，有效防止压盖受力不均造成失衡。

13：滴水板设计，增大有效散冷面积，杜绝阀杆和填料动密封处结冰导致扭矩过大；其次，有效避免冷凝水滴落到阀体，导致阀体冰层过厚形成能量损失。
