三偏心硬密封蝶阀

一、三偏心硬密封蝶阀简述

    JH三偏心硬密封蝶阀是江恒(JH)公司的高新技术阀门产品，具有双向密封性能，多层次石墨片和单片金属设计使阀门本身具有防火性能。主要应用于发生炉、煤气、蒸汽、天然气、城市煤气、冷热空气、化工冶炼工程和发电环保系统中输送各种腐蚀性、非腐蚀性流体介质的管道上。用于调节和截断介质的流动。我们从设计、选材、制造、试验、表面处理及涂漆都严格按照相关标准要求进行。驱动方式为手动、蜗轮蜗杆传动、气动或电动等。连接方式一般采用法兰式、对焊式、对夹式、凸耳式等，以满足客户的不同工况及选择。

二、技术规范说明

2.1、产品设计制造标准

2.2主要技术参数

1、压力等级：Class150-Class2500(PN16-PN420)

2、公称尺寸：NPS2～NPS160(DN50-DN4000)

3、适用温度：-196-815℃

4、连接端部：ASME B16.5、ASME B16.47、ASME B16.25、GB/T9124.1/等

5、驱动方式：手动、电动、气动、液动等

2.3、材料说明

    根据阀门使用工况的不同，针对各类不同介质、温度、压力等工况进行材质的严格控制选用，包括内部件的和内部密封件的选用，材料完全符合ASTM、ASME规范要求，对于抗硫球阀则按NACE MR0175要求进行合理选材。

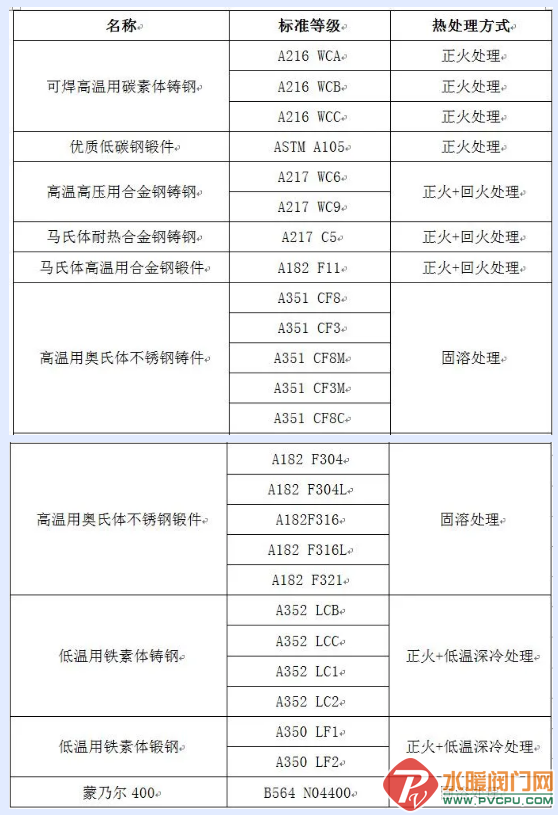

（1）阀体、蝶板材质

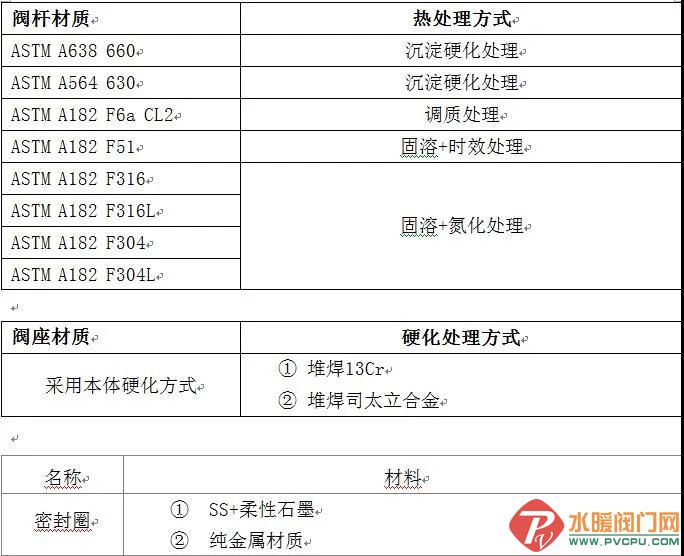

（2）内件材质

2.4、产品性能特点

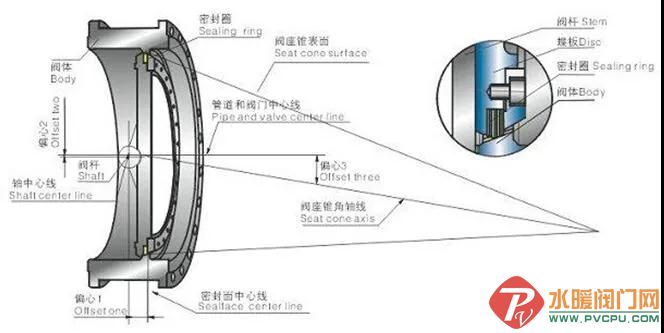

2.4.1三偏心设计：

    第一偏心：阀杆旋转中心与阀座中心线偏离，确保阀座与蝶板间的紧密密封。

    第二偏心：阀杆旋转中心与阀体中心偏离，阀门开启时，可以使碟版迅速脱离密封面。

    第三偏心：密封圈锥体中心与阀门中心线偏离，完全消除了蝶板与阀座之间的摩擦。

2.4.2低开关扭矩

    蝶阀采用三偏心和柔性的多层金属及石墨相叠的密封副设计既保证了良好的密封性能，也降低了操作扭矩。

2.4.3零泄漏

多层密封副自定位设计，满足APl598的零泄漏要求。

2.4.4防火设计

产品可采用全金属和金属多层石墨相叠密封副设计，固有的防火功能，满足APl607防火要求。

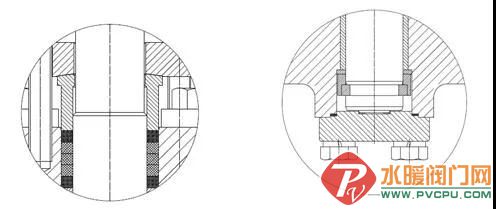

2.4.5防吹出阀杆

    蝶阀采用双重防阀杆吹出设计，可保证阀杆在意外情况下不被吹出。符合API609的要求。

2.4.6承压

    双流向均可承压，实现无流向限制的安装方式。

2.4.7零件统配

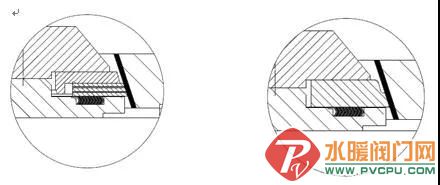

    可更换密封环设计，不会因为密封磨损问题而导致整机报废，降低使用成本。
