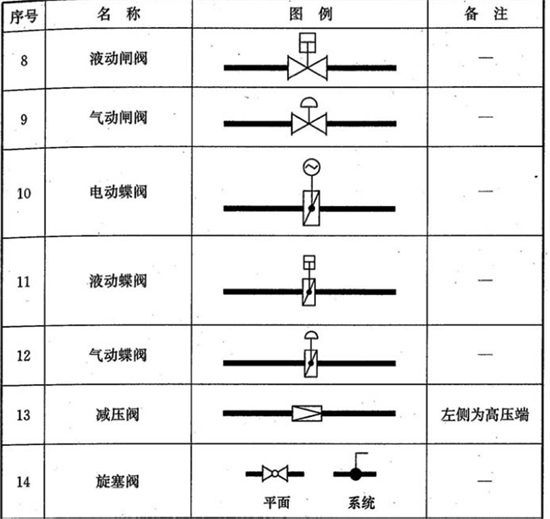

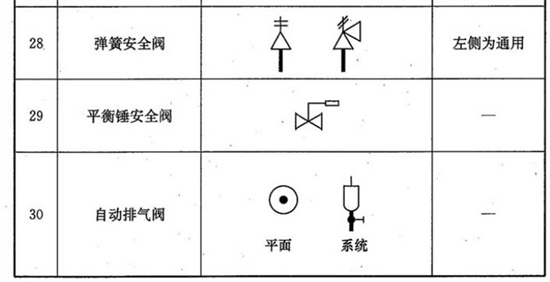

【水暖阀门网讯】阀门图例大全包括各个种类阀门的图例，在给排水专业制图中，阀门图例大全是重要的参考资料。要想做到图片清晰晰、简明，符合设计、施工、存档的要求，了解阀门图例大全是一个必要条件。下面，就为大家汇总阀门图例大全，以供查阅。
阀门图例起到一个示意、标准的作用，一般来说，阀门图例的差异都不大，但也会存在一定程度上的区域性差别。

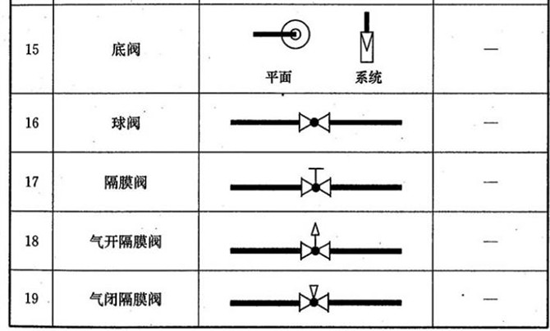

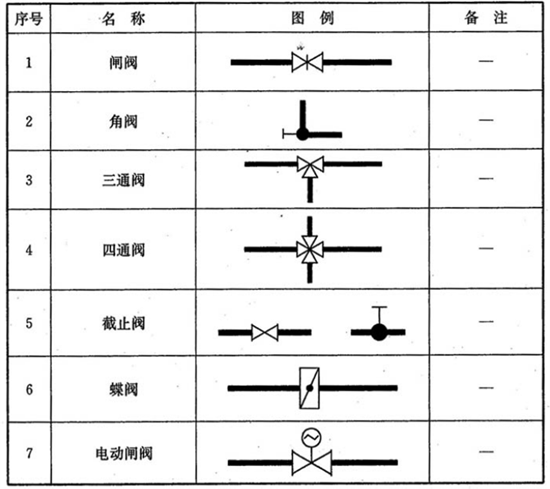

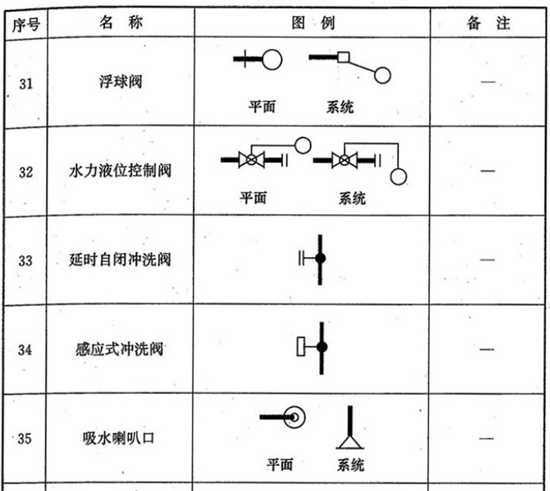

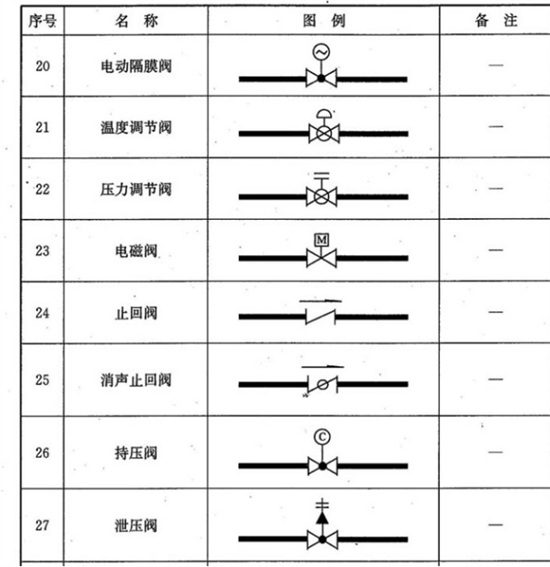

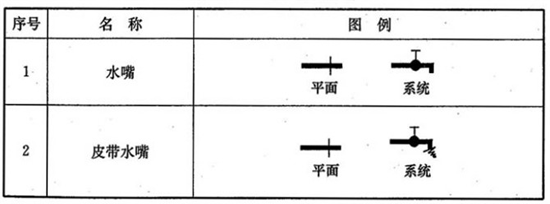

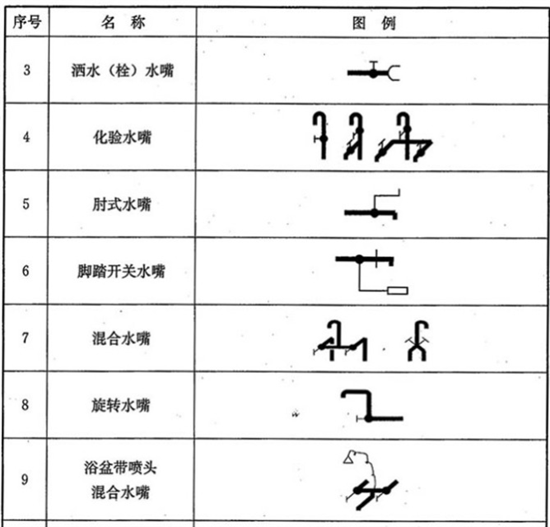

给水配件图例
给水配件的图例宜符合下表的要求

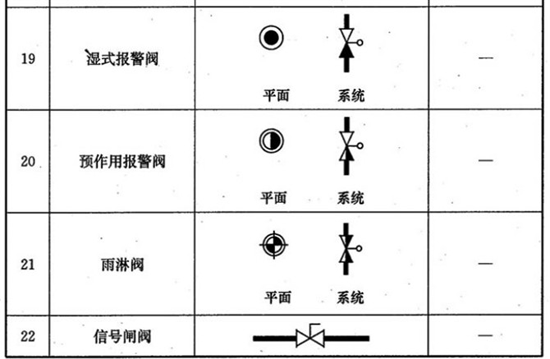

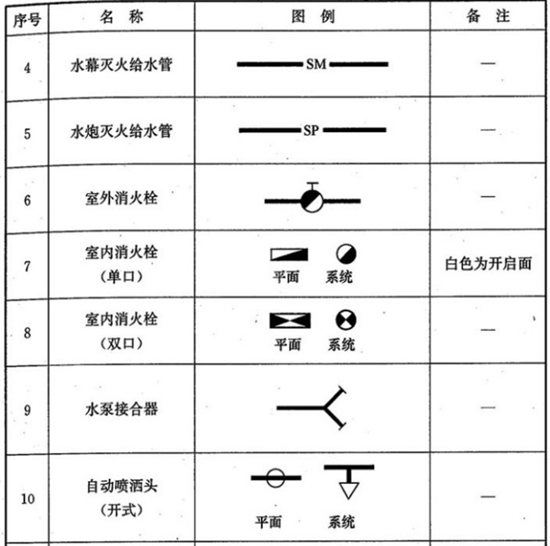

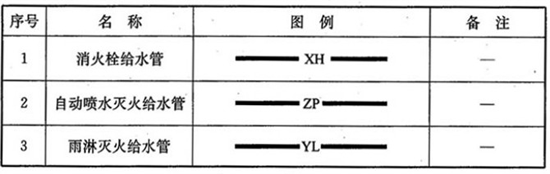

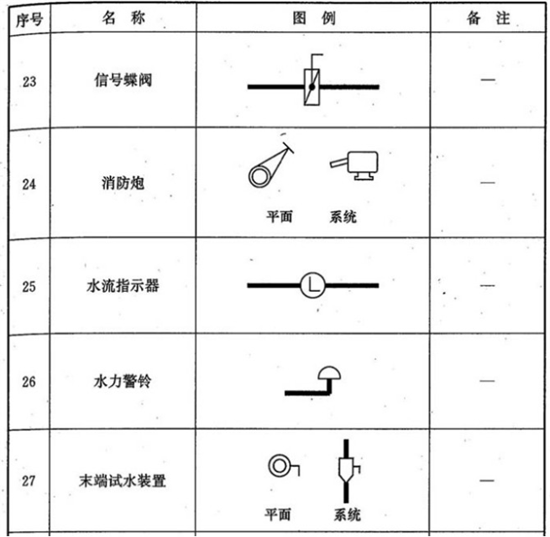

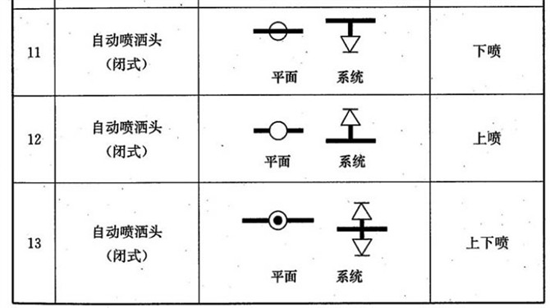

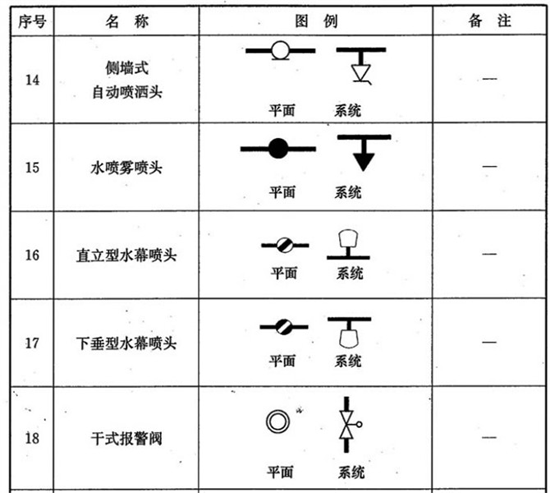

消防设施图例
消防设施的图例宜符合下表的要求
