【水暖阀门网讯】截止阀的种类比较多，比如美标截止阀、锻钢截止阀、Y型截止阀、角式截止阀、国标截止阀、手动截止阀、电动截止阀等等，那截止阀的结构图是什么呢?这就需要按截止阀的分类来分别描述了，因为不同的截止阀其结构示意图也是有着区别。下面就来分别传上不同类别的截止阀结构图吧!

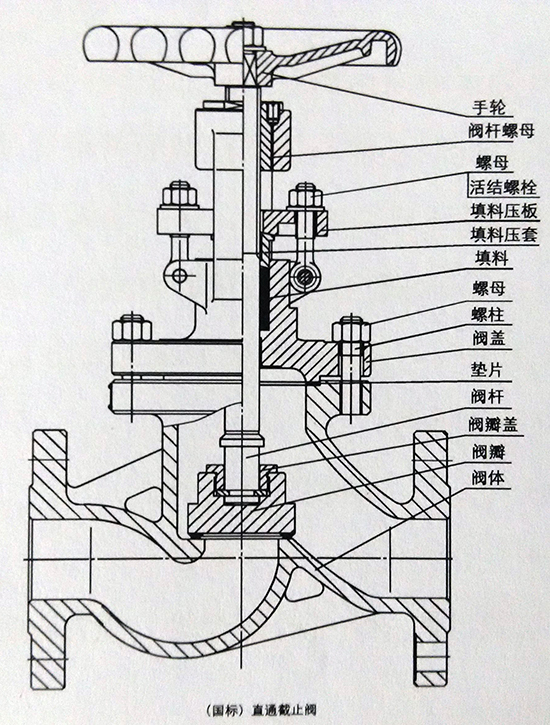

国标直通截止阀结构图

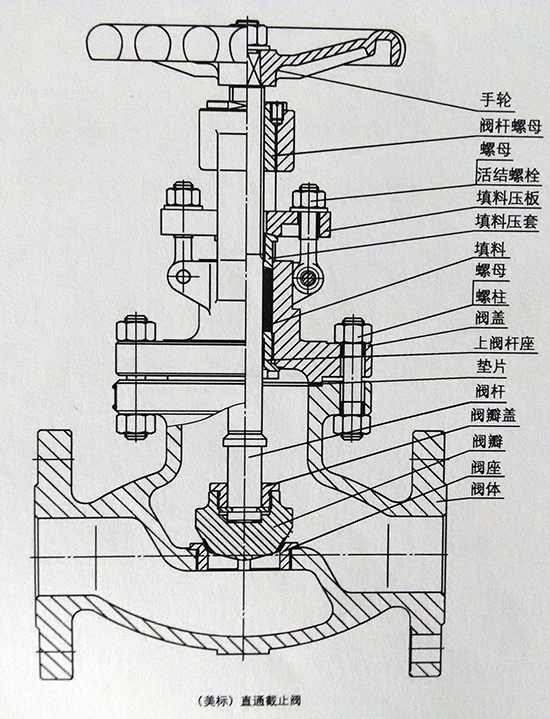

美标直通截止阀结构图

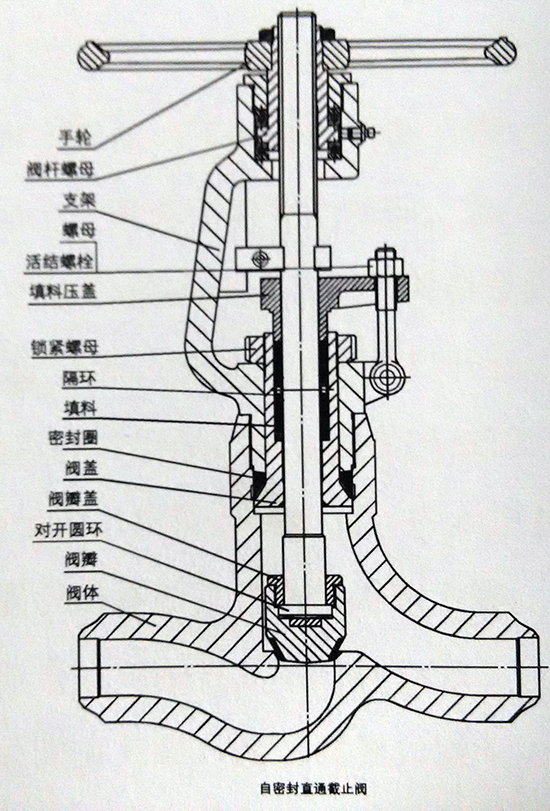

自密封直通截止阀结构图

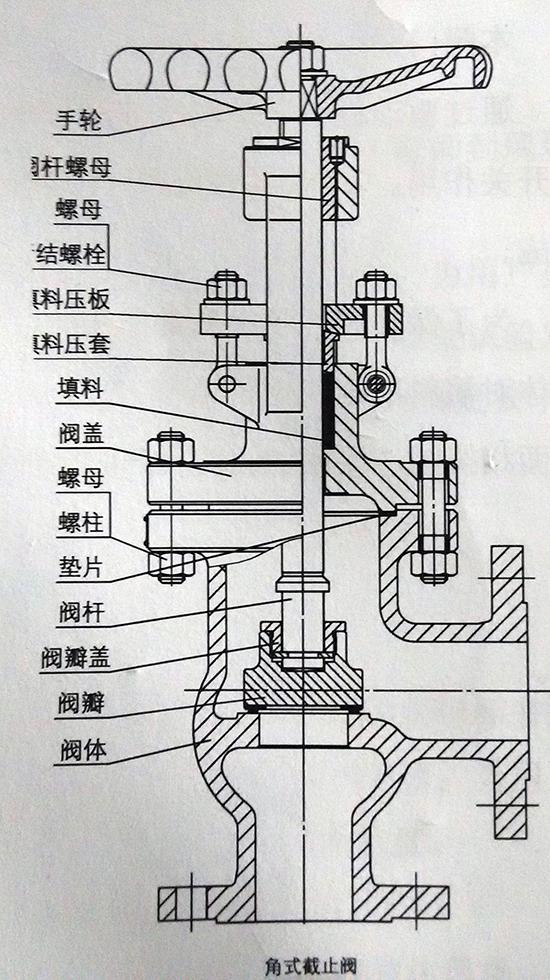

角式截止阀结构图

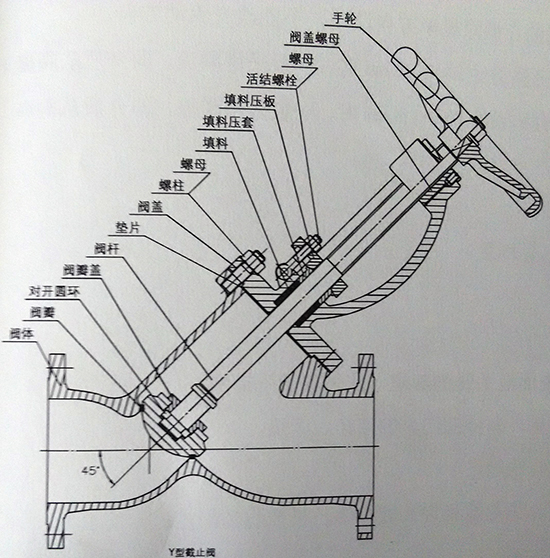

Y型截止阀结构图

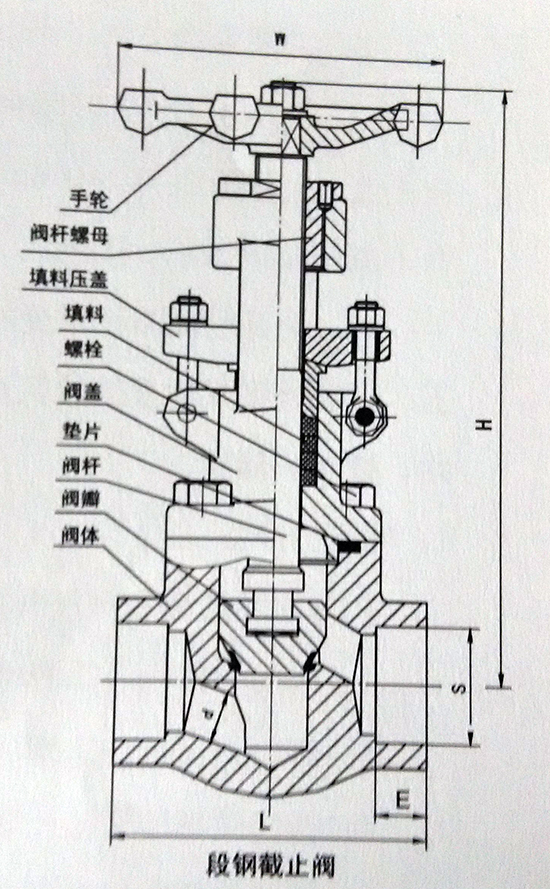

锻钢截止阀结构图

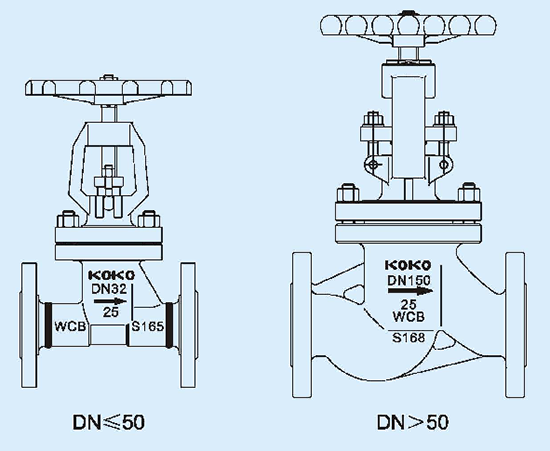

手动截止阀结构图

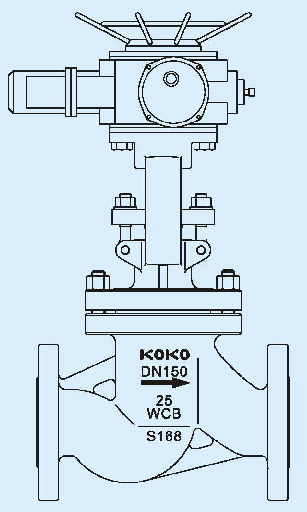

电动截止阀结构图
