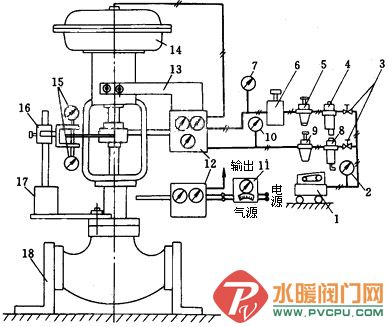

【水暖阀门网讯】下图表示调节阀静特性的测试系统。供给气动执行机构或气动阀门定位器的气压信号可利用气动定值器设定，设定值从标准的压力表中读得。如果配用电气阀门定位器时，电流信号由直流电源稳压器设定，由标准电流表知道电流的大小。
1 空气压缩机；2,7,10 压力表；3 截止阀；4,8 过滤器；5,9 减压阀；6气动定值器 11 直流电源稳压器；12 气动阀门定位器(或电气阀门定位器)
13 定位器安装板；14 气动执行机构(或电动执行机构、气动或电动调节阀)；15 千分表(或百分表)；16 千分表架；17磁性吸铁盘；18 调节阀固定台
测试的步骤如下：
1、试验时，输入信号在正反两个方向上缓慢变化时，让阀门在全行程(直线或转角)范围的动作连续、平稳；
2、输入信号只能单向增大或减小，不允许输入信号超过设定点后又返回设定点；
3、行程测定以阀芯全关位置作为基准；
4、输入信号的测试设定点在全行程范围的5%、10%、20%、、、…·90%、100%处，反向时为100%、90%、……20%、10%、5%处，也可以按规定减少被测量点，但除非另有规定，试验点至少要包括信号范围的0%、25%、50%、75%、100%五个点；
5、按规定的次数测试之后，计算各种静特性的偏差值。
