截止阀的标准和工作原理

2013-07-24 10:17:55      来源:

    【水暖阀门网讯】截止阀的工作原理:

    打个比方,假设一个带盖的水缸,水从缸底进入,从缸口流出,缸盖就相当于阀的关闭件.要是用手向上提起缸盖,就相当于截止阀的工作原理.要是用手向旁边移开缸盖,相当于闸阀的工作原理.

    主要标准:

    1、设计标准:GB/T 12235

    2、连接标准:

    1)对焊端BW:按GB/T 12224

    2)法兰端RF:按JB79;GB/T 9113;HG20592

    3、阀门检验与试验:

    GB/T 13927;JB/T 9092

    采用以下结构:

    明杆支架式

    螺栓连接阀盖;内压自紧式阀盖

    整体式上密封座

    详细介绍:

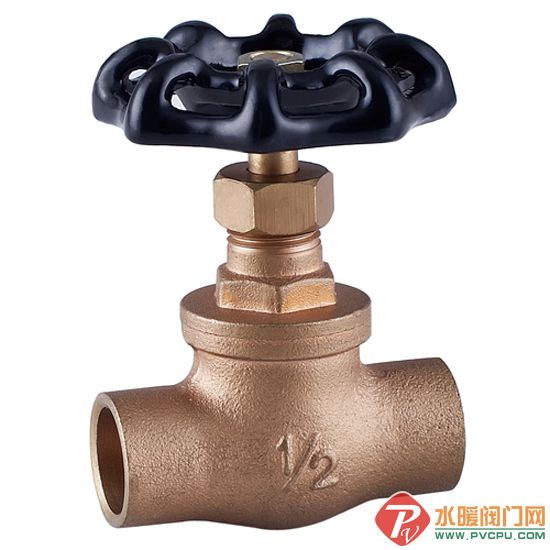

    截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,定做时允许作调节和节流。

    截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
