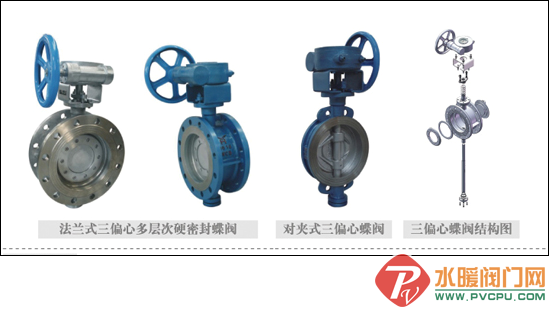

【水暖阀门网讯】沪航阀门有限公司综合国内外先进技术工艺，经过精心设计，研制出了新一代互配通用的三偏心蝶阀。该阀门采用了国内最先进的首创工艺技术与加工方式，使所有同规格不同型号的三偏心蝶阀达到了内件能够互配、通用（代号HP）。沪航牌HP三偏心蝶阀已申请国家知识产权保护，并已正式获得国家专利证书，专利号：ZL 201120188913.2。
主要特性：
一、结构特性：
废除了阀体传统与蝶板合件（合镗）加工工艺，完成了所有的零件部件单独加工工艺，整台组装加工工艺。废除了蝶板原先采用固定圆柱销的定位工艺，改用双键结构，便于装配、更换与维修。
阀杆两端增加了无油轴承可减少阀杆启闭时的磨擦系数，降低扭矩，使阀门开启更加轻捷、迅速、灵敏。
二、密封特性：
本产品适用于硬密封，也适用于软密封，只要更换蝶板密封圈选用不同材质，适用于不同介质就可满足用户工况条件。
三、材料特性：
同种材质的阀体，选用不同材质的内件，就可达到各种不同工况的需求，便于客户选型需求。适用温度≤425℃。
DN400以下的主要内件全部采用锻件及热处理工艺，增加了材料的力学性能，适用于绝大多数工况条件。
四、流体特性：
通过设计计算增大了阀体的内腔，扩大了流道面积，减少了介质在通道内的损耗，从而能保证管道稳定的流速、流量与压力，大大地降低了能耗。
该产品由于结构独特，操作简便，开启快，性能可靠高于同类产品，目前广泛用于化工、石油、工业环保、供暖、水处理、给排水、燃气等管道作启闭、调节的用途。
三偏心密封蝶阀的密封原理
三偏心密封蝶阀几何图，包括的三偏心分别指的是：第一个偏心--轴偏离密封面中心线；第二个偏心--轴偏离管路及阀门中心线；第三个偏心--其独特的偏心阀座斜锥角与管路中心的夹角。这样使得阀座与密封圈在阀门整个开关过程中完全脱离。这种结构既利用了凸轮效应，又完全消除了摩擦，去除了磨损和泄漏的可能。
由于在双偏心蝶阀的基础上将阀座中心线再与阀体中心线形成一个β角偏置，使得蝶阀在启闭过程中，蝶板的密封面在开启瞬间立即脱离阀座密封面．而在关闭瞬间才会接触并压紧阀座密封面。当完全开启时，两密封面之间形成一个与双偏心密封蝶阀相同间隙γ。
该类蝶阀的设计，彻底消除了两密封面之间的机械磨损和擦伤，使蝶阀的密封性能和使用寿命得到大大提高。阀门关闭时，密封圈受阀体密封面和蝶板的挤压，产生了两个方向上的弹性变形。密封面在长轴方向上受到了向外的张力，在短轴方向上受到向内的压应力，长短轴产生不同方向的弹性变形。从而使阀门密封面间的密封力逐渐达到最大值。
这一独特的偏心组合，既利用了途轮效应，又完全消除了摩擦，从而实现阀门90°行程中，阀座与蝶板上的密封圈之间无摩擦，去除了磨损和泄漏的可能。
