近期，有氟密集团氟应用研究院开展的高性能 PFA 复合材料研究成果，正式发表于国际期刊《Journal of Elastomers & Plastics》，第一作者为邵小青。论文题为《Fluorosilane-modified silica for fabricating high-performance perfluoroalkoxy composites》，体现了集团科研平台在材料研究和工程应用衔接中的重要作用。

这项研究直面强腐蚀介质输送和高压化工过程中的材料痛点。PFA 具有优异的耐化学腐蚀性、热稳定性和可熔融加工性能，是衬氟管道、阀门及化工流体装备的重要材料之一；但在更高压力、更长服役周期和复杂摩擦环境下，其强度与耐磨性仍有提升空间。如何在不牺牲 PFA 固有稳定性的前提下增强其综合性能，成为课题重点攻关的方向。

研究团队选用粒径约 2μm 的二氧化硅作为增强相，并以含氟长链硅烷偶联剂对其表面进行改性，实验设置多个填料含量，对材料的拉伸、硬度、热性能和摩擦磨损行为进行系统比较。

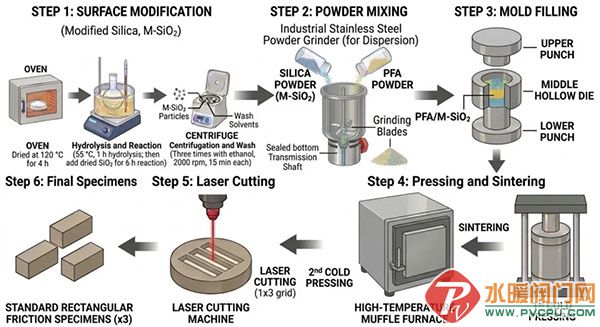

氟硅烷改性二氧化硅及M-SiO₂/PFA复合材料制备流程

普通二氧化硅表面富含亲水羟基，而 PFA 分子链高度疏水、化学惰性强，两者直接复合时容易出现分散不均和界面结合薄弱。课题团队采用含氟硅烷偶联剂，在二氧化硅表面接枝氟碳链，使颗粒表面由亲水转向疏水、亲氟，获得更接近 PFA 的表面特征。

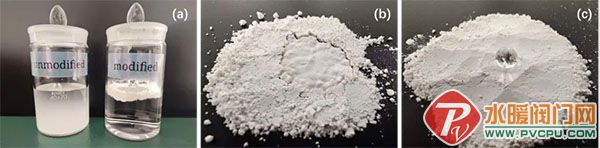

改性前后二氧化硅填料疏水性变化

这种 “分子结构相似” 的设计相当于在无机颗粒与 PFA 之间搭建一层兼容界面：一方面帮助颗粒在树脂中均匀分散，另一方面形成结合更紧密的界面过渡层，使外部载荷能够更有效地从 PFA 基体传递到刚性颗粒。论文中的红外光谱、X 射线光电子能谱、悬浮和润湿实验共同证实了氟硅烷在二氧化硅表面的成功接枝。

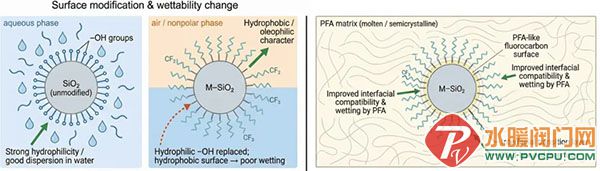

二氧化硅表面氟硅烷改性、润湿性变化及与 PFA 界面结合机理示意

对于衬氟装备材料而言，性能提升不能以削弱耐热和耐化学稳定性为代价。差示扫描量热分析显示，各组复合材料的熔融温度保持在约 307~309℃范围；热重分析则表明，加入 M-SiO₂并未明显改变 PFA 初始分解所对应的基本热稳定特征，同时在较高失重阶段表现出一定的热分解延缓作用。

在摩擦磨损过程中，均匀分散的刚性颗粒能够承担部分接触载荷，减少 PFA 基体直接承受的黏着磨损；增强的界面结合还能降低颗粒提前脱落形成第三体磨粒的风险，并有助于稳定转移膜。正是界面相容、颗粒承载和转移膜稳定等机制的共同作用，使配方取得最优磨损表现。

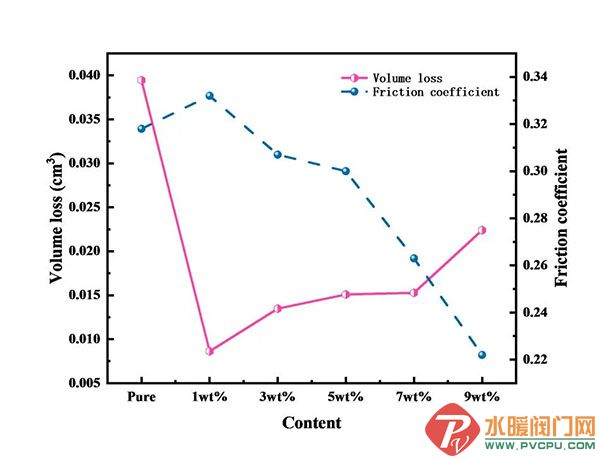

不同M-SiO₂含量下PFA复合材料的磨损体积与摩擦系数

有氟密集团长期面向强腐蚀介质控制与输送需求，形成衬氟阀门、管道管件、容器等产品体系，并持续推进氟材料应用研究。此次论文从微观界面入手，建立了 “表面改性 — 均匀分散 — 界面增强 — 宏观性能提升” 的完整研究链条，为进一步优化 PFA 复合材料配方、成型工艺及服役性能提供了可验证的材料基础和技术路径。

近年来，有氟密集团持续对接产业、高校与行业专家资源，推动氟材料加工应用、衬氟管阀装备和智能制造等方向的协同创新。本次论文的发表，是集团将产业需求转化为科学问题、再以系统实验回应工程痛点的一次具体实践。

面向化工、新能源、医药、电子化学品等领域对耐腐蚀流体装备提出的新要求，有氟密集团将继续坚持自主研发与开放协同并重，围绕材料、结构、工艺和检测评价深化研究，推动更多可验证、可转化的科研成果服务产品性能提升与行业技术进步，以 “核心新科技” 守护工业流体系统安全、洁净、稳定运行。
