本图集作为第一部针对消防水泵机械应急启泵控制的新编国标图集，适用于民用与工业建筑内3/N/PE AC220V/380V 50Hz系统中消防水泵机械应急启动的控制。图集深入解读并落实了《消防给水及消火栓系统技术规范》GB 50974-2014以及《消防设施通用规范》GB 55036-2022等国家标准的要求，针对消防水泵机械应急启泵控制提供了全面、详细的设计方案与操作指南。

洪恩流体科技有限公司作为物联网消防给水成套机组、消防专用水泵、集成控制与智慧消防安全设备领域的技术引领型企业，在水泵控制和机械应急启动多领域的研究处于国内领先水平，自主打造的符合国内、国际标准要求的机械应急启动装置，有效地解决了消防控制领域多方面的技术难题。在此次图集的编制过程中，在机械驱动型机械应急启动装置、消防给水成套机组控制柜机械应急启动装置等方面提供了一定的技术支持。

其中，本图集关于消防水泵成套机组控制柜部分要求：机械应急启动装置应为机械驱动型，采用手拉一体式软轴链接方式，操作时安全性不受柜门变形影响、进线方式以及防护等级为IP55等要求。分别从形式、结构、性能、功能等多方面，对集成控制柜机械应急启动装置提出了针对性的技术要求，切实有效地确保了集成控制柜整体安全可靠性。

国标图集24D303-4关于消防给水成套机组控制柜机械应急启动装置技术要求

A  采用专用一体式结构，软轴传动技术，避免由于连杆应力变形或柜门变形导致机械应急启动装置失效的风险；

B  采用机械驱动型，直接作用于接触器，避免增加电器冗余，杜绝电器元件固有风险，实现工频全压启动；

C  可确保在控制系统失效、电压下降、接触器电磁线圈烧毁等情况发生时，机械应急启动装置均应能安全可靠地接通专用消防泵组电动机的供电回路；

D  机械应急启动装置具有手动闭锁和手动解锁装置，当手动闭锁后，专用消防泵组的电动机的供电回路保持可靠接通；当手动解锁并释放后，机械应急启动装置可自动恢复至原始状态且专用消防泵组停止运行。

洪恩流体---机械应急启动控制方式

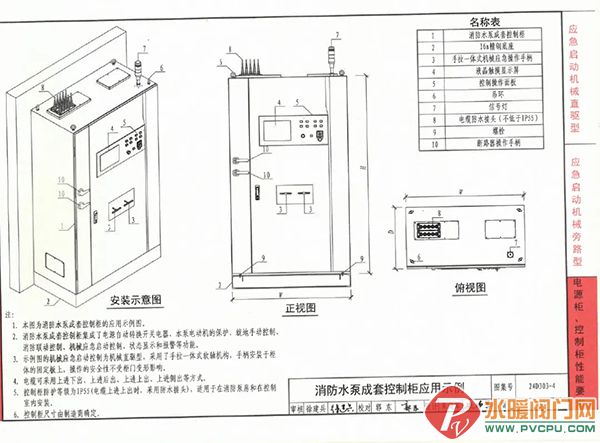

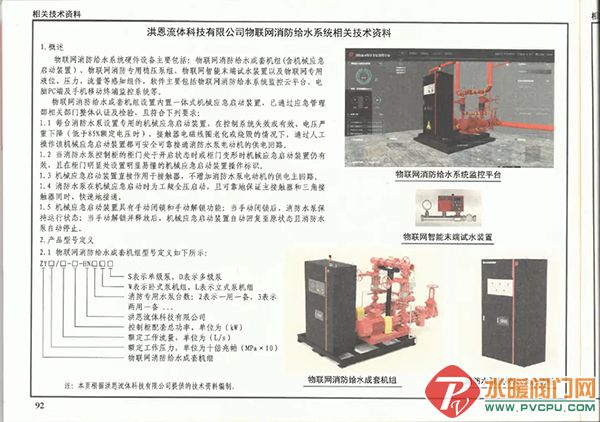

国标图集24D303-4 企业参编页展示

消防控制机械应急启动装置作为消防灭火救援的最后一道防线，是消防给水系统中的一项重要安全保障措施，是解决控制系统功能失效状态下启泵灭火的有力手段，它在紧急情况下发挥着至关重要的作用。

随着国家建筑标准设计图集《消防水泵机械应急启泵控制》24D303-4的颁布实施，我们相信机械应急启动装置将会获得更广泛的认识与重视。洪恩流体科技有限公司将一如既往地秉持“科技引领安全，创新铸就未来”的核心理念，不断深化技术研究，推动应用技术创新，致力于为我国消防安全技术的持续发展贡献力量。我们热切期盼与业界同仁携手并进，共同进步，共同构建安全可靠的家园，守护我们更加美好的明天！
